Un orologio marino è un dispositivo utilizzato per misurare il tempo e determinare la posizione di una nave. Di solito è impermeabile, resistente agli urti e altamente preciso e può essere utilizzato in ambienti offshore difficili. Le campane di navigazione sono comunemente utilizzate in operazioni come la navigazione navale, le immersioni e la navigazione navale.
Panoramica

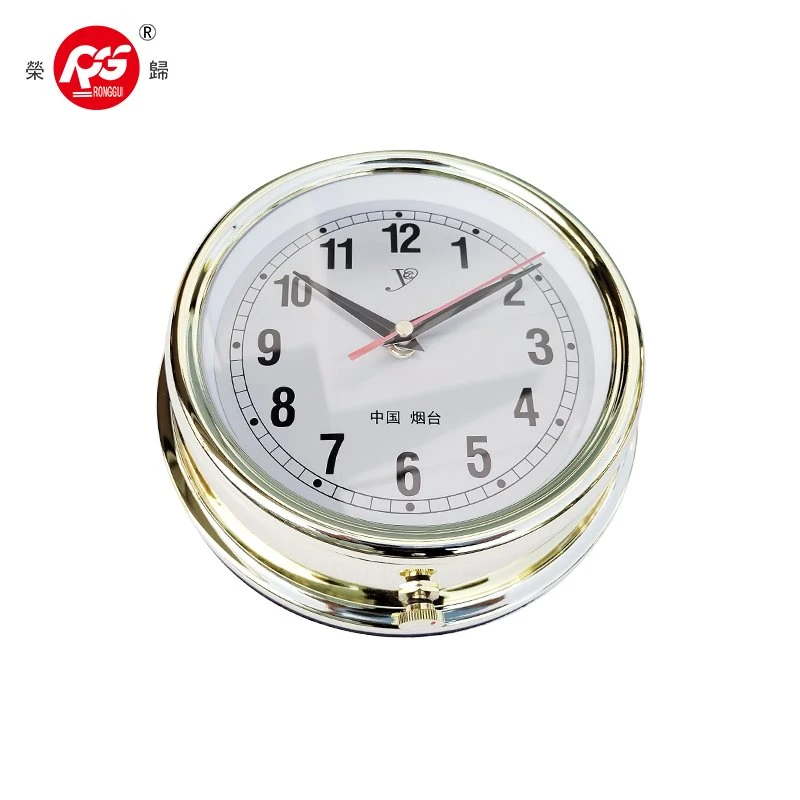

L'orologio da nave al quarzo CZ-01 è un nuovo prodotto che combina la tecnologia elettronica con la tradizionale tecnologia di produzione degli orologi meccanici. Il movimento è realizzato con materiali metallici. Il prodotto finito utilizza un cristallo ad alta frequenza per azionare un motore passo-passo attraverso un circuito integrato CMOS per azionare il puntatore per indicare l'ora. Ha le caratteristiche di tempistica precisa, funzionamento affidabile, facilità d'uso, basso consumo energetico, ecc. Ed è adatto per orologi da nave e altri orologi di cronometraggio.
Principio di funzionamento
Dopo che il risonatore al quarzo da 194304 MHz genera oscillazione attraverso il circuito integrato, aziona il motore passo-passo attraverso la divisione di frequenza, l'amplificazione di potenza e altri processi, quindi aziona il puntatore e la lancetta dei secondi attraverso il treno di ingranaggi della trasmissione. La modalità operativa è il secondo salto.
Istruzioni per l'uso
1. Dopo aver disimballato, leggere prima il manuale di istruzioni e verificare che gli accessori siano completi.
2. Installare la batteria: premere manualmente la cassa dell'orologio e ruotare il segno rosso sulla maniglia della porta nella direzione del quadrante dell'orologio come mostrato in figura, estrarla, aprire la cassa dell'orologio, inserire la batteria nel vano batteria nella direzione positiva e negativa e l'orologio inizierà a funzionare. Chiudi la cassa dell'orologio e gira la maniglia della porta per bloccarla.
3. Estrazione dell'ago: ruotare la maniglia di estrazione dell'ago per tirare la lancetta dei minuti e quella delle ore nella posizione richiesta. Puoi tirarlo avanti o indietro.
4. Metodo di fissaggio:
(1) Può essere appeso.
(2) Installazione fissa: aprire la cassa dell'orologio secondo il secondo metodo, utilizzare 3 viti e rondelle per penetrare nei tre fori dell'anello di gomma resistente all'umidità nella parte inferiore e fissarlo sul pannello a parete.
Nota: le posizioni delle ore 12 e delle 6 sul quadrante dell'orologio devono essere installate verticalmente.
Dettagli dell'allegato
Istruzioni: 1 copia
Viti di fissaggio (φ3×20): 3 pz.
Certificato di ispezione della nave: 1 copia
Rondelle: 3 pz
Batteria R14C (n. 2): 1
Etichetta sexy: orologio marino, produttori di orologi marini in Cina, fornitori, fabbrica
Principali condizioni tecniche
|
1. Risonatore al quarzo |
4.194304 MHz |
|
2. Circuito integrato |
larghezza dell'impulso 46,875 ms, frequenza di uscita 0,5 Hz. |
|
3. Trasduttore |
una coppia di motori passo-passo eccentrici, la coppia di uscita della lancetta dei minuti è maggiore di 8×10-3Nm. |
|
4. Precisione del tempo di viaggio |
+24 gradi ±3 gradi, l'errore è inferiore a 10 secondi/mese. |
|
5. Intervallo di temperatura operativa |
-10 grado -+50 grado |
|
6. Una batteria AA può essere utilizzata per più di un anno. |
|
|
7. Prestazioni antivibranti e antiurto |
(1) Vibrazione: 80 Hz, 2 g; impatto 5g, 30 minuti, può funzionare normalmente. |
|
8. Prestazioni antimagnetiche |
non meno di 7 oersted. |
|
9. Specifiche |
φ208×62 mm, peso circa 1,2 kg, diametro del quadrante 150 mm. |
